《电子制作》2012年第7期出刊啦。 [复制链接]

上一主题 下一主题
离线电锯

发帖
644
只看楼主 倒序阅读 0楼 发表于: 2012-06-28
《电子制作》2012年第7期出刊咯,这是《电子制作》杂志引进美国ARRL的《QST》杂志版权后的第一次亮相,有若干篇硬文章,比如ARRL实验室的专业产品评测,这期的是《八重洲FT-350R双频段车载电台评测》,还有W6VSV写的《我家后院的天线测试场》,还有《五波段陷波偶极子天线的设设计》作者是WB2EZG还有电锯写的代顿节图片报道,还有RIGOL的副总裁陈振宇(BG1ESR)写的几个代顿节上的小故事,都挺好的。欢迎无线电爱好者购买,淘宝购买地址:http://item.taobao.com/item.htm?id=15158122476

另外,北京的火腿可以去人民大学东门北侧的大华通信市场买到《电子制作》杂志,一楼、二楼好几个档口都有卖的了,一楼楼梯口的尹鹰家,二楼的胡燕家,还有对门的李萍家,还有港中,都有了。欢迎其他地方的火腿说一下你们当地的通信机市场,或者相熟的无线电商店、无线电俱乐部,我们想增加《电子制作》杂志的经销点。

还有,可以去当地邮局订下半年的《电子制作》杂志,邮发代号:82-541,半年60元。
“兴趣是事业的基础 爱好是创造的源泉”

《电子制作》杂志官方淘宝店:http://elediy.taobao.com
离线电锯
发帖
644
只看该作者 1楼 发表于: 2012-06-28
微博里贴的大图,是这一期《电子制作》杂志的目录和几页文章。转过来:

姨?好像图不够大。那就直接点链接吧:http://ww4.sinaimg.cn/large/74e9256djw1ducv5jfcf3j.jpg



“兴趣是事业的基础 爱好是创造的源泉”

《电子制作》杂志官方淘宝店:http://elediy.taobao.com
离线电锯
发帖
644
只看该作者 2楼 发表于: 2012-06-28
微博里贴图就是爽!这是《电子制作》7月号的几篇硬文章,如ARRL实验室的《八重洲FT-350R双频段车载电台评测》、W6VSV写的《我家后院的天线测试场》、WB2EZG写的《五波段陷波偶极子天线的设计》、K3GSY写的《用铁丝网做的高性能天线》、W7IEQ用单片机做的新型功率/驻波表,还有长期盘踞QST杂志写基础知识文章的W1ZR写的《如何选择DIY工具》,还有北京普源精电(RIGOL)的副总裁陈振宇(BG1ESR)写的代顿节上的美国爱好者的小故事。。。。
还是小图?!点连接出大图:http://ww4.sinaimg.cn/large/74e9256djw1dudow7s6eqj.jpg
[ 此帖被电锯在2012-06-28 11:23重新编辑 ]
“兴趣是事业的基础 爱好是创造的源泉”

《电子制作》杂志官方淘宝店:http://elediy.taobao.com
离线BG2KTQ
发帖
809
只看该作者 3楼 发表于: 2012-06-28
做沙发学习,
一花一世界,一木一浮生,一草一天堂,一叶一如来,一砂一极乐,一方一净土,一笑一尘缘,一念一清静。
离线BG3UBC
发帖
2471
只看该作者 4楼 发表于: 2012-06-29
已经拍下来了!在回来的路上
bg3ubc.taobao.com 也许有你需要的
离线bh3qxv
发帖
13
只看该作者 5楼 发表于: 2012-06-30
继续等待第七期
离线BG3UBC
发帖
2471
只看该作者 6楼 发表于: 2012-07-01
比第六期有很大进步!
bg3ubc.taobao.com 也许有你需要的
离线海潮
发帖
74
只看该作者 7楼 发表于: 2012-07-01
后面的内容更加精彩!请注意目录页,我们重新组织了栏目。
有大伙喜欢的“产品评测”栏目由ARRL评测室提供资料。都是江湖中的神刀神枪(icom、八重洲、健伍的使用指南与各项指标评测尽收眼底)。“经验与交流”都是一些典藏的“武功秘籍”。拥有了它,你会像少林寺中武功最高的那位藏经阁里扫地的师傅一样。“火腿园地”展示了各大门派的实战技巧。
感谢各位兄弟姐妹的支持,更欢迎大家与我们联系。投稿邮箱:ed@ele169.com
离线bg8nq
发帖
743
只看该作者 8楼 发表于: 2012-07-05
中国火腿有福了
cq  cq  cq this bg8nq  bg8nq   calling   cq   and  stand  by !
离线bd8mi
发帖
208
只看该作者 9楼 发表于: 2012-07-21
对《五波段陷波偶极子天线的设设计》(没有21页)一文感兴趣,下面参考其他网站的文章http://www.go-gddq.com/html/s140/2006-07/404946.htm,想DIY一付。
五波段(陷波器式)水平偶极天线的制作
这是一种被称为W3DZZ的五波段水平偶极子天线,可工作于80米、40米、20米、15米和10米波段,基本涵盖了常用的HF业余频率。
笔者根据台湾《无线电界》1994年的一篇文章介绍制作了一付这样的天线。制作中难度最大的是LC并联谐振陷波器,业余条件下进行调校比较费时费工。

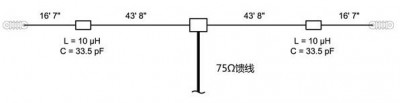

天线尺寸如图1所示。
LC陷波器的制作与调试方法如下:
1、取青灰色酚醛塑料管一根,外径Φ48mm,壁厚不小于3mm,以保证有一定的机械强度。割二段,每段长50mm,夹在车床上车制螺纹槽,螺距2mm,槽深1mm,左旋或右旋均可。 2、取Φ1.76mm无氧铜线6M,分为二段,每段3M。
3、于带螺纹槽的管子二端适当位置钻Φ2.5mm的孔若干。
4、用Φ1.76线在管子上槽内绕制线圈,要拉紧绕平。每只线圈绕12-15圈左右,管上预留孔备作线圈圈数调整之用。
5、线圈电感量测定:每只线圈的电感量约为8.3&mICro;H。有电感测试仪可直接测量。无条件者可参照CRSA《CQ》2000年第3期笔者的文章《简易电感测试仪》进行测定和计算。我即是用这种土方法测之,精度足够。两只线圈的电感量应基本一致。
6、电容器及电容量测定:选用120pF/500V云母电容4只,每二只串联后使用,容量必须在数字表上测准并配对。云母电容器的温度稳定性较好,业余条件下尚无其它电容可以替代。
7、L、C之组合:将串接的电容放入线圈管子的内腔,与L并接。LC组合后每端留30mm线待与天线A、B段相连。
8、陷波器谐振频率的测定:将LC谐振器用最短的连线接入图二所示的电路中。业余条件可用收发信机低功率档(2W以下)送7.050MHz的调幅信号至电路中,记录高频毫伏表显示的数值,然后按1KHz的步进,调节信号频率,看在哪一个频率点上毫伏值最大。最大值点处,即是LC并联谐振的频率。我们所需频点为7050KHz,高于或低于这个频率,均需对L作圈数的调整。因此,该谐振器的校正颇费时间,一定要有耐心。两只谐振器的谐振频率必须一致。
全天线的调整:将二根A段接上馈电缆,升入一定高度,用修剪法使之谐振于7.050MHz,接上LC陷波器,再测定一次,修整到7.050MHz的SWR最低。接上B段,使全天线谐振于3.535MHz,即告完毕。
天线的三部分连接工艺也是关键。笔者无条件用喷灯焊接,全部采用现场螺钉压接,这样在屋顶上作业调校较为方便。LC陷波器的引接线是天线振子的组成部分,不可忽略。所有接点均用AB胶封死,以防氧化。
笔者按上述方法,架设的天线于1999年6月投入使用,天线总长度40米(含两端拉线),两端杆高3.5米,架设于住宅六楼顶。由于10米段频带较宽,SWR起伏较大,最高2.8 ,最低1.7 ,其它波段均在1.8以下。三年多来使用正常,天线未接用巴伦,QRP时情况亦佳。该天线的缺点是架设需要一定的场地。
CQ DE 遵义的BD8MI, 很高兴与您同好 ,让我们分享玩业余电台的快乐,用我们的爱好来充实美好的生话吧!希望与您QSO!
离线BG8DPA
发帖
467
只看该作者 10楼 发表于: 2013-11-05
有电子版的下载吗
呼号:BG8DPA
姓名: 舒****
地址: 四川省
邮编:610016
TEL: 壹三陆九九动动久久无法
支付宝账号:wyshyl@hotmail.com *云
离线电锯
发帖
644
只看该作者 11楼 发表于: 2013-11-08
回 BG8DPA 的帖子
BG8DPA:有电子版的下载吗 (2013-11-05 13:50)

你好,目前没有电子版下载,您可以在《电子制作》官方淘宝店购买、订阅。
今年全年的杂志在: http://elediy.taobao.com/search.htm?spm=a1z10.1.w1006-3397081164.10.DvhxTG&scid=743176259&scname=2013%C4%EA%C6%DA%BF%AF&checkedRange=true&queryType=cat
订阅明年全年的杂志在:http://item.taobao.com/item.htm?spm=a1z10.1.w1003-3397081169.1.DvhxTG&id=26630492407&scene=taobao_shop
