(2012)供应贴片型FT-80C,IC-725A,IC-725的调频板 [复制链接]

上一主题 下一主题
离线BA5DA

发帖
8354
只看楼主 倒序阅读 0楼 发表于: 2012-04-26
因元件和各种费用涨价,所以此次调频板也只能跟着调整价格了,请大家多多理解.
FT-80C调频板价格150元,
IC-725A(UI-9G)调频板价格220元.
IC-725(UI-7G)调频板价格220元,
顺丰快递22元,新疆和西藏24元,江浙沪12元(有些城市触外)其他的快递15元.请事先约定哪个快递.


FT-80C调频板的安装说明书
此调频板是仿制原装调频板的电路,接收电路完全一样,发射电路稍有改动,采用集成电路和贴片元件使电路更简洁。印板采用工厂制板。现将安装的方法和使用中的一些情况说明如下:
  1。此调频板系成品板。使用者无需作任何的调整。拿到调频板后只要把FT-80C的上盖板打开,在主板的中间有个11脚的插座。在安装时把调频板的元件面朝功放组件,调频板的焊接面朝向频合板(右边竖立的电路板),对准插座的脚位后插到低即可。
  2。有些使用者反映调频的输出功率偏小,达不到100W。此现象是使用者天线的SWR过高引
起的。每一块调频板我都经过实际试用过,都是完全正常的。当发现此现象后你最好在输出端接
50欧的假负载,再去测输出功率。也或者可转到7兆或14兆上,在SWR为1:1时转到FM模
式再测功率。因为调频板输出的是8。2158兆的中频信号,如果在7兆上调频能输出100W的话,
那说明调频板上中频的调谐是正确的,到29兆上也就没有问题了。唯一的问题是你天线的驻波太
高引起自动功率控制(APC)动作了,从而自动减小输出功率了。调频的功率控制和CW是一样的,
所以在使用中碰到功率小或无功率时要检查一下(DRIVE)功率控制旋钮是否关死了或没开到最大
。顺时针旋到底时输出功率最大。(建议在使用FM时输出功率控制在50W以下,以保功放电路的
安全使用)
   3。在使用29兆调频时如发现有自激现象,请转到SSB状态下看是否还有?因为调频板输出
的是中频信号,和自激现象无因果关系。所以请检查天线的SWR,功放及低通等电路是否正常。
   4。调频板上中间的可调电阻是调整静澡门位置的,边上那个可调电阻是调整发射时调制度大
小的。这两个电阻已调在最佳位置了。一般情况下使用者无需去动它。
   5。各位在使用中如发现有新的问题请来电话或MAIL告诉我,我会尽力答复,解决的。谢谢
你选用我DIY的FT-80C调频板。

专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 1楼 发表于: 2012-04-26

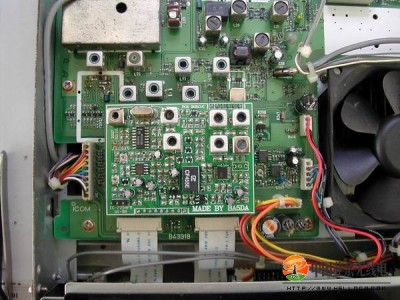

UI-9G调频板是专为IC-725A和IC-707机而开发的.该板参考了原装调频板的电路而进行了部分电路改进,板上采用了大量的贴片元器件.有着使用效果好,工作稳定,体积小巧等诸多优点.

安装使用说明如下:安装调频板时725A机(或707机)必需在关机的状态下.把机器反转过来,底面朝上,拧下底盖和两边上的螺丝后取下整块底盖板.在主板靠前面板左边的地方就是安装UI-9G调频板的地方.有一排长点的和一排短点的插针.把调频板的插座朝下,对准脚位后插到底.这一步很关键:插时注意看两排插座的左右边,一定要对准脚位.插好后再仔细的检查一次是否有插错?.然后盖上底板后就能试机了.

开机前把音量电位器旋到12点钟(中间)的位置,静噪电位器(SQL)左旋到底.MIC旋钮右转到底(最大的位置),功率的旋钮左旋到底(最小的位置).开机后把工作模式转到FM上.这时扬声器里就会有FM特有的噪声出来.调整音量的旋钮位置到合适的音量大小.再转一下SQL电位器的旋钮试一下静噪功能是否正常?接着接上29兆的室外标准天线,插上机器的话筒.按下PTT测试一下天线的驻波(SWR)大小,如SWR正常的话此时的功率在10W左右,调整功率电位器的旋钮到最大,功率就能达到100W了. 但建议在FM模式时最大功率最好控制在50W以下.这样使用对你的机器有利.如SWR大的话功率会达不到100W的,机器的自动保护电路(ALC)会起动.在通联中如对方反映你的话音有失真的话说明你的话音调制度偏大了,只要把MIC旋钮往回调一点就可以了.在29兆上工作时请把接收的高放开关打开,这样接收的效果会更好.

如在FM模式时出现接收无声音或发射无.功率的话请转到SSB或CW试一下,看声音和功率是否正常? 安装调频板前首先要确定你的机器是完全正常的.

在安装或使用中发现任何问题的话可以来咨询我.我会尽力答复.对这块调频板的优缺点也欢迎反馈信息给我.谢谢您使用UI-9G调频板!


专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 2楼 发表于: 2012-04-26
UI-7G调频板是专为IC-725机而开发的.该板参考了原装调频板的电路而进行了部分电路改进,板上采用了大量的贴片元器件.有着使用效果好,工作稳定,体积小巧等诸多优点.
此调频板系成品板,使用者无需作任何的调整。

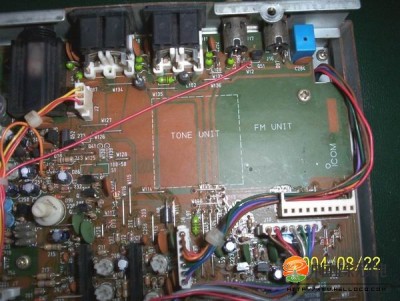

安装使用说明如下:安装调频板时725机必需在关机的状态下.把机器反转过来,底面朝上,拧下底盖和两边上的螺丝后取下整块底盖板.

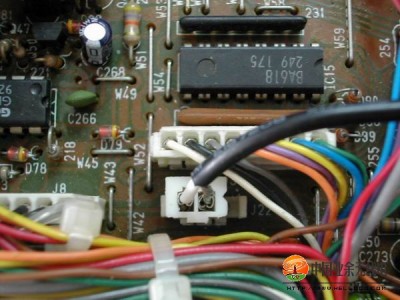

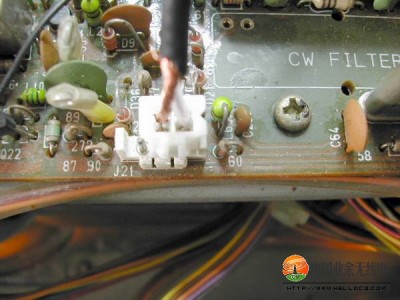

在主板的右上角有个10脚的插座。在安装时把调频板的元件面朝下,调频板的焊接面朝上,对准插座的脚位后插到低即可。插时注意看两排插座的左右边,一定要对准脚位.插好后再仔细的检查一次是否有插错?找到标号为J21的三只脚插座,把调频板上长的那条电缆两针插头插到J21上,电缆的芯线在J21插座的右边,屏蔽网线在插座的中间,左边的插针是空的。找到J22的三脚插座,把调频板上的另一根屏蔽线两针插头插到J22上,屏蔽线的芯线在J22插座的左边,屏蔽网线在插头的中间,右边的插针同样是空的。J21和J22这两个插座都要稍加改动过,用刀片把J21的右边多出来的边割掉,中间的三根塑性柱子用工具把它扳断。J22用同样的方法,只不过J22要割掉的是左面的边.

开机前把音量电位器旋到12点钟(中间)的位置,静噪电位器(SQL)左旋到底.MIC旋钮右转到底(最大的位置),功率的旋钮左旋到底(最小的位置).开机后把工作模式转到FM上.这时扬声器里就会有FM特有的噪声出来.调整音量的旋钮位置到合适的音量大小.再转一下SQL电位器的旋钮试一下静噪功能是否正常?接着接上29兆的室外标准天线,插上机器的话筒.按下PTT测试一下天线的驻波(SWR)大小,如SWR正常的话此时的功率在10W左右,调整功率电位器的旋钮到最大,功率就能达到100W了. 但建议在FM模式时最大功率最好控制在50W以下.这样使用对你的机器有利.如SWR大的话功率会达不到100W的,机器的自动保护电路(ALC)会起动.在通联中如对方反映你的话音有失真的话说明你的话音调制度偏大了,只要把MIC旋钮往回调一点就可以了.在29兆上工作时请把接收的高放开关打开,这样接收的效果会更好.

如在FM模式时出现接收无声音或发射无.功率的话请转到SSB或CW试一下,看声音和功率是否正常? 安装调频板前首先要确定你的机器是完全正常的.

在安装或使用中发现任何问题的话可以来咨询我.我会尽力答复.对这块调频板的优缺点也欢迎反馈信息给我.谢谢您使用UI-7G调频板!


专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 3楼 发表于: 2012-04-26
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 4楼 发表于: 2012-04-26
徐鑫的一块80C调频板中通单号718013411507
梁建辉的一块80C调频板顺丰单号575375200048
奇峰的一块UI-9G调频板顺丰单号575375200075
刘月茹的一块UI-7G调频板顺丰单号575375200349
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线李明1
发帖
164
只看该作者 5楼 发表于: 2012-04-27

离线BA5DA
发帖
8354
只看该作者 6楼 发表于: 2012-04-29
杨勇的一块80C调频板顺顺丰单号575373665613
柳建亚的一块80C调频板顺丰单号575391990604
刘立勇的一块UI-9G中通单号728017242693
张科的一块UI-9G顺丰单号575391990613
奇峰的一块UI-9G顺丰单号575391990631
王青的2块UI-9G顺丰单号575391990570
刘国梁的一块UI-9G顺丰单号575373665622
张凤原的一块UI-9G顺丰单号575373665668
刘月茹的一块UI-9G顺丰单号575373665659
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 7楼 发表于: 2012-05-02
王爱军的一块UI-9G顺丰单HAO2575391990700
张璐的3块UI-9G和TH-48A机顺丰单号575391990719
唐广忠的FT-757机和4块UI-9G华宇单号35382298
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线salajon
发帖
3067
只看该作者 8楼 发表于: 2012-05-03
以前定过一块725的FM板,有很多HAM和我反应296FM的时候,话音很小,但信号强度正常,转到USB模式,一切正常,也换过一些话筒,都是一样的情况。
BG7REC
专业舞台灯光、音响、销售、安装、租赁
E-MAIL:bg7rec$163.COM  把$改为@
QQ:57082688
离线BA5DA
发帖
8354
只看该作者 9楼 发表于: 2012-05-04
林小忠的一块UI-9G的EMS单号EN407054534CS请查收
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 10楼 发表于: 2012-05-08
陈耀文的一块UI09G顺丰单号575391990589
陈兆峰的一块UI-9G和话筒顺丰单号575391991080
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 11楼 发表于: 2012-05-09
耿君的一块UI-9G顺丰单号575391988874
陈雷的一块UI-9G顺丰单号575391988908
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 12楼 发表于: 2012-05-13
郑俊哲的2块80C调频板中通单号728017242689
张树梁的一块UI-9G顺丰单号575391988944
张罗文的一块UI-9G顺丰单号575391988768
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 13楼 发表于: 2012-05-15
曲璐的一块UI-9G圆通单号2588314379
耿君的一块UI-9G顺丰单号575391988874
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 14楼 发表于: 2012-05-19
杨春礼的一块UI-9G圆通单号1815304878
周丹峰的一块UI-9G中通单号680050392981
孙国的一块UI-9G圆通单号1815304883
胡荣荣的2块80C调频板顺丰单号575369238612
夏亮的一块80C调频板顺丰单号575391989994
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 15楼 发表于: 2012-05-25
于涛的一块UI-9G顺丰单号575369242511请查收.
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 16楼 发表于: 2012-05-30
张振的一块UI-9G中通单号718021950358
陈勇的一块UI-9G顺丰单号575369242469
钟如涛的一块UI-9G顺丰单号575369242566
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 17楼 发表于: 2012-06-06
蔡雅敏的一块UI-9G顺丰单号575369246819
王红卫的3块UI-9G中通单号718021950362
余雪静的一块UI-9G圆通单号1815304873
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BA5DA
发帖
8354
只看该作者 18楼 发表于: 2012-06-13
王宏的一块UI-9G中通单号718021950359
李琳的一块UI-9G顺丰单号575369246555
专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   (微信同号)
地址:浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
离线BH4ACK
发帖
88
只看该作者 19楼 发表于: 2012-06-14
请问80C调频板还做吗
