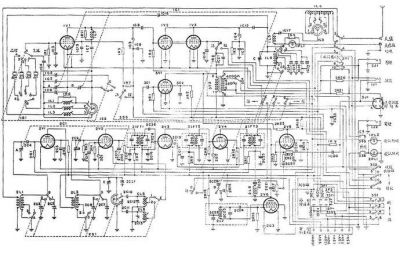

71型报话机电路图 [复制链接]

       71型报话机的工作频率为2－7MHz，发信部分划为三个频段，收信部分划为两个频段。配用3种天线：1米带负荷线圈（中部加感）及顶部辐射叶鞭状天线。其指标为可通报5—15公里、通话3—7公里。2.4米顶部加辐射叶鞭状天线，可通报40—55公里、通话10—22公里。44米偶极天线，通信距离指标为约60公里。由于71型报话机是供战术通信工具，主要使用地波实现连续的通信。如果使用天波，并配以长度适当的偶极天线、或者更好的天线，在传播条件良好时不难进行更远距离的通信。


71报话机使用的电子管资料国产型号1A2 1A2P.pdf (426 K) 下载次数:36 进口型号1R5 1R5.pdf (277 K) 下载次数:30

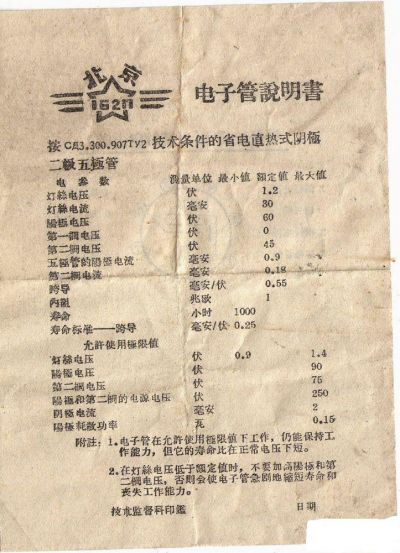

71报话机使用的电子管资料 ①型号：1K2②用途： 直热式阴极遥截止五极管/高频电压放大

③元件参数
灯丝电压(Uf)=1.2V;
灯丝电流(If)=0.03A;
阳极电压(Ua)=60V;
阳极电流(Ia)=1.35±0.5mA;
第一栅极电压(Ug1)=0V;
第二栅极电压(Ug2)=45V;
第二栅极电流(Ig2)=0.35+0.15mA;
跨导(S)=0.25~0.7mA;
内阻(Ri)=1.5MΩ.

(极间电容)
输入电容(Cin)=3pF;
输出电容(Cout)=4.9pF;
过渡电容(Cag)≤0.01pF.

(极限运用数据)
最大灯丝电压(UFMax)=1.4V;
最小灯丝电压(Ufmin)=0.9V;
最大阳极电压(Uamax)=90V;
最大第二栅极电压(Ug2max)=75V;
最大阳极电源电压(Eamax)=250V;
最大第二栅极电源电压(Ea2max)=250V;
最大阴极电流(Ikmax)=3.5mA;
最大阳极耗散功率(Pamax)=0.3W.

④代换互换 进口型号1T14 1T4.pdf (270 K) 下载次数:18

71报话机使用的电子管  国产管2P3 参数 ①型号：2P3②用途： 直热式阴极束射四极管/功率输出

③元件参数
灯丝电压(Uf)=1.4/2.8V;
灯丝电流(If)=0.2/0.1A;
阳极电压(Ua)=135V;
阳极电流(Ia)=16±4mA;
第一栅极电压(Ug1)=﹣7.5V;
第二栅极电压(Ug2)=90V;
第二栅极电流(Ig2)≤3.1mA;
输出功率(PO)≥0.15W;
非线性失真度系数(THD)≤10%.

(极间电容)
输入电容(Cin)=4.8pF;
输出电容(Cout)=4.2pF;
过渡电容(Cag)≤0.34pF.

(极限运用数据)
最大灯丝电压(UFMax)=1.54/3.08V;
最小灯丝电压(Ufmin)=1.26/2.52V;
最大阳极电压(Uamax)=150V;
最大第二栅极电压(Ug2maxp)=135V;
最大阴极电流(Ikmax)=23mA;
最大阳极耗散功率(Pamax)=2.0W;
最大第二栅极耗散功率(Pg2max)=0.5W.?????

④代换互换进口3A4
   3A4.pdf (253 K) 下载次数:17 的电子管资料

71报话机使用的电子管资料   国产型号2P2 2P2P.pdf (425 K) 下载次数:20 进口型号3S4 3S4.pdf (164 K) 下载次数:18


71报话机使用的电子管资料      国产型号1B2 和进口型号1S5   1S5.pdf (222 K) 下载次数:15

71报话机使用的电子管资料，不对的地方请不吝指教.

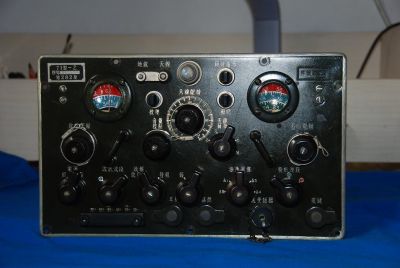

在看一下它的容貌。


历史而已

内容来自Android手机客户端

BA7CK:历史而已 (2015-11-15 09:17)

是啊，那个年代的红色回忆。

果断博物馆和垃圾桶

内容来自Android手机客户端

这个机器的外形还是很好看的，体积也很小。有心想收藏一套，可惜因为存世量小加上那部电影的原因，价格已经炒的太高。已经不是火腿器材而算收藏品了。

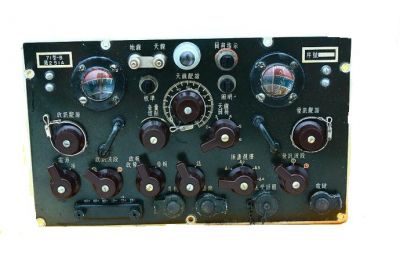

这是几年前把玩本地BG6ICO收藏的一台71机器，拍的照片。

这个电台被炒成了天价

物有所值啊！我也想有一部，不可再生之物

这个不错。

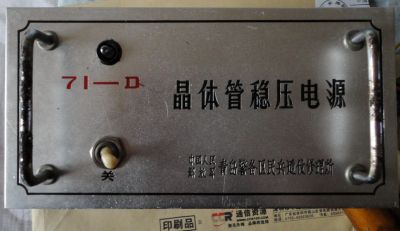

交流稳压电源。

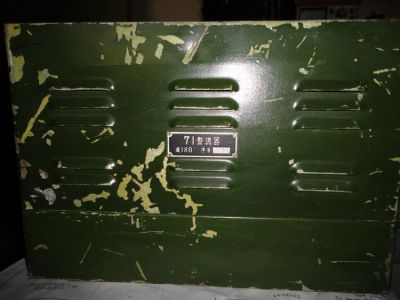

还有一种电源。
