只看该作者 20楼 发表于: 2014-12-03
Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 ..
怕影响你生意,你倒不怕,那我就把我的调试总过程发上来!



并不支持手键哦!接上手键无法正确发报!

哦!我再接接试试

先别怀疑盒 子的问题
单片机没那么容易挂掉的

好了!测试过了!恢复了,手键也可以了,自动键也可以了!就等上机试试了!

我是用两个轻触式按键制作的自动键!

不折腾了!明天再折腾!88 73

手台测试只有发射音但没有CW声音是怎么回事?

白蓝电位器调调,小心调,

UV手台暂时没调整测试,今早测试了我的725发射发现你的这个练习器输出工作不正常,正常的手键输出是点划间隔的导通信号给短波机,但你的练习器确是输出长时间的导通及音频给短波机。这种输出模式是不行的啊?你看是哪方面出的问题怎么解决呢???

你是说我要调一下延时吗?

按SW键没反应?

我的SW键一个接头我给焊开路了!再试试

好了!08:18在7.026测试也能通到BG6IIR真是的,自制的自动键发的呼号后缀被他抄收了,自动键不熟练用手键通联的!谢谢BG6IIR!

不怕折腾痛并快乐着!




[ 此帖被BG6IBF在2014-12-03 13:35重新编辑 ]
我的业余无线电之路:
1993年12月---黑台-30兆F30对讲机CB鱼台爱好者;
2002年4月----加入CRSA呼号BG6IBF得四级操作证;
2009年3月----赴洛阳操证考试升级取得三级操作证;
2014年5月----CRSA操证换CRAC操证得B级操作证;
中国东京CQ之友俱乐部论坛
http://kfham.haotui.com
中国东京CQ之友俱乐部贴吧
http://tieba.baidu.com/f?kw=%D6%D0%B9%FA%B6%AB%BE%A9cq%D6%AE%D3%D1%BE%E3%C0%D6%B2%BF&from=prin
离线BA2IE
发帖
2023
只看该作者 21楼 发表于: 2014-12-03
Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 ..
BG5MVE ,CW练习器收到了,在单位没有短波机和天线也可以练习练习手键拍发,挺好的。点赞
CSKC:296
EX:   bd2ieq   bg2ieq
RIG:  IC-7000&KX3 HB-1A
ANT: 750V&SpiderBEAM  YAESU G-450A
Email:ba2ie73@163.com
              2ieq@163.com
离线BI7PLQ
发帖
246
只看该作者 22楼 发表于: 2014-12-03
Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 ..
内置电池最好
可惜了多年的马甲丢了,只能重新上来找组织了,开心开心
离线BG5MVE
发帖
480
只看该作者 23楼 发表于: 2014-12-03
回 BG6IBF 的帖子
BG6IBF:怕影响你生意,你倒不怕,那我就把我的调试总过程发上来!

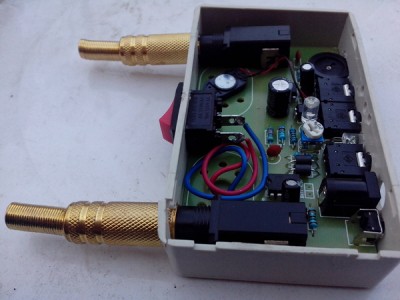

[图片]

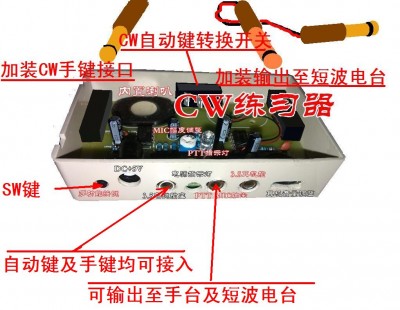

[图片]
并不支持手键哦!接上手键无法正确发报!
....... (2014-12-03 08:38)

围观发烧友改装【小桂之家】的【CW练习器】
http://bg5mve.taobao.com/  赣南脐橙、宁都莲子、蜂蜜等土特产
离线BG5MVE
发帖
480
只看该作者 24楼 发表于: 2014-12-03
回 BA2IE 的帖子
BA2IE:BG5MVE ,CW练习器收到了,在单位没有短波机和天线也可以练习练习手键拍发,挺好的。点赞 (2014-12-03 12:03)

喜欢就好
http://bg5mve.taobao.com/  赣南脐橙、宁都莲子、蜂蜜等土特产
离线BG5MVE
发帖
480
只看该作者 25楼 发表于: 2014-12-03
回 BI7PLQ 的帖子
BI7PLQ:内置电池最好
 (2014-12-03 15:53)

有机会测试下,淘回来了些3节7号电池盒、3节5号电池盒
http://bg5mve.taobao.com/  赣南脐橙、宁都莲子、蜂蜜等土特产
离线BG6IBF
发帖
372
只看该作者 26楼 发表于: 2014-12-03
Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 ..
输出至手台及短波电台的情况不是太明朗,仍然再继续测试中......
我的业余无线电之路:
1993年12月---黑台-30兆F30对讲机CB鱼台爱好者;
2002年4月----加入CRSA呼号BG6IBF得四级操作证;
2009年3月----赴洛阳操证考试升级取得三级操作证;
2014年5月----CRSA操证换CRAC操证得B级操作证;
中国东京CQ之友俱乐部论坛
http://kfham.haotui.com
中国东京CQ之友俱乐部贴吧
http://tieba.baidu.com/f?kw=%D6%D0%B9%FA%B6%AB%BE%A9cq%D6%AE%D3%D1%BE%E3%C0%D6%B2%BF&from=prin
离线BG5MVE
发帖
480
只看该作者 27楼 发表于: 2014-12-04
回  26楼(BG6IBF)的帖子
第26楼BG6IBF于2014-12-03 22:25发表的 Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 .. 的帖子
输出至手台及短波电台的情况不是太明朗,仍然再继续测试中......[表情]
接短波电台的手键插头时,PTT延时减到底--听到【嗒嗒滴】为止;
接手台时,PTT延时加到顶--听到【滴滴答】为止;实际上以个人喜好调哈

调整方法请看淘宝页面【文字说明】及【演示视频】

内容来自Android手机客户端

离线BG6IBF
发帖
372
只看该作者 28楼 发表于: 2014-12-08
Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 ..
现在我的练习器居然自动拍发你的呼号!(原来我记得是拍发我的呼号呀?)呵呵阿! 现在接手台没声音我也不接了,本来这功能对我也是鸡肋。我只输出短波机吧!试试输出先通联几个先再说!一按自动拍发居然发的是你的呼号马上有人呼应,我赶快断电源,用手键回答.是BH1NUX,我是新手呼号抄了几遍才抄对! 互致599  73  TX 。我还是下面调一调拍发我的呼号吧!

[ 此帖被BG6IBF在2014-12-08 20:55重新编辑 ]
我的业余无线电之路:
1993年12月---黑台-30兆F30对讲机CB鱼台爱好者;
2002年4月----加入CRSA呼号BG6IBF得四级操作证;
2009年3月----赴洛阳操证考试升级取得三级操作证;
2014年5月----CRSA操证换CRAC操证得B级操作证;
中国东京CQ之友俱乐部论坛
http://kfham.haotui.com
中国东京CQ之友俱乐部贴吧
http://tieba.baidu.com/f?kw=%D6%D0%B9%FA%B6%AB%BE%A9cq%D6%AE%D3%D1%BE%E3%C0%D6%B2%BF&from=prin
离线BG6IBF
发帖
372
只看该作者 29楼 发表于: 2014-12-08
Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 ..

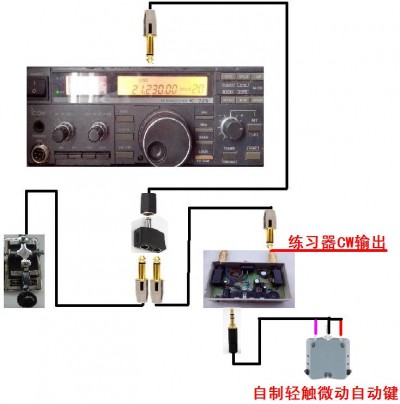

我现在的CW手键自动键练习器是这样连接的!





[ 此帖被BG6IBF在2014-12-08 20:53重新编辑 ]
我的业余无线电之路:
1993年12月---黑台-30兆F30对讲机CB鱼台爱好者;
2002年4月----加入CRSA呼号BG6IBF得四级操作证;
2009年3月----赴洛阳操证考试升级取得三级操作证;
2014年5月----CRSA操证换CRAC操证得B级操作证;
中国东京CQ之友俱乐部论坛
http://kfham.haotui.com
中国东京CQ之友俱乐部贴吧
http://tieba.baidu.com/f?kw=%D6%D0%B9%FA%B6%AB%BE%A9cq%D6%AE%D3%D1%BE%E3%C0%D6%B2%BF&from=prin
离线BG5MVE
发帖
480
只看该作者 30楼 发表于: 2014-12-09
看来我多准备点通联卡片,,,,,

内容来自Android手机客户端

离线BG5MVE
发帖
480
只看该作者 31楼 发表于: 2014-12-09
回  29楼(BG6IBF)的帖子
第29楼BG6IBF于2014-12-08 19:50发表的 Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 .. 的帖子
我现在的CW手键自动键练习器是这样连接的!


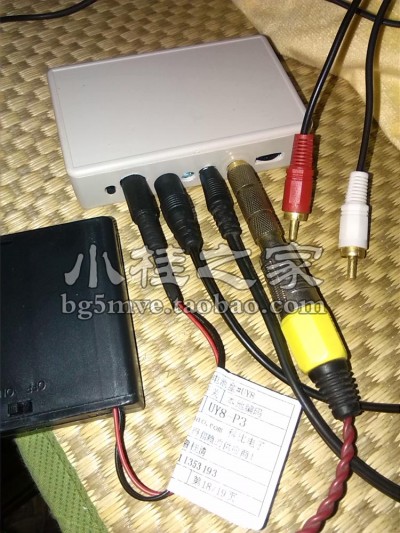

[图片]
[ ..
这是准备左右手一起上么

内容来自Android手机客户端

离线曾经拥有
发帖
2316
只看该作者 32楼 发表于: 2014-12-09
Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 ..
一个高手高手高高手就这么诞生啦~~
呼    号: BG4男模特
操作证号: 42-88357
个人主页: http://user.qzone.qq.com/19918970
QQ 号码: 19918970
电子邮箱: bg4男模特@126.com
等级代表应该承担的责任和义务
vy 73
离线bi4rmd
发帖
383
只看该作者 33楼 发表于: 2014-12-10
Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 ..
很不错的机器,要是能集成电池就更棒了
离线BG5MVE
发帖
480
只看该作者 34楼 发表于: 2014-12-11
回 bi4rmd 的帖子
bi4rmd:很不错的机器,要是能集成电池就更棒了 (2014-12-10 21:32)

目前有电池盒选配,外置。

看来还是得把电池内置呀好些人提这个意见了
http://bg5mve.taobao.com/  赣南脐橙、宁都莲子、蜂蜜等土特产
离线BG5MVE
发帖
480
只看该作者 35楼 发表于: 2014-12-12
Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 ..

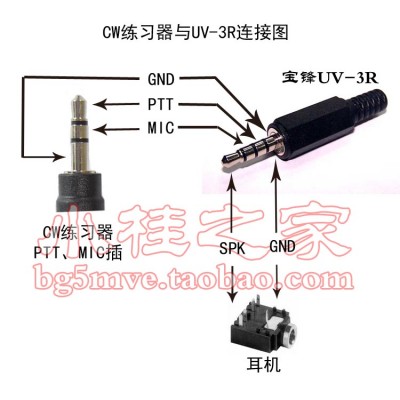

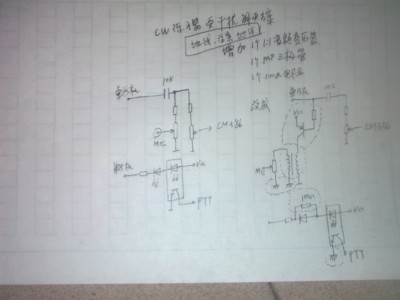

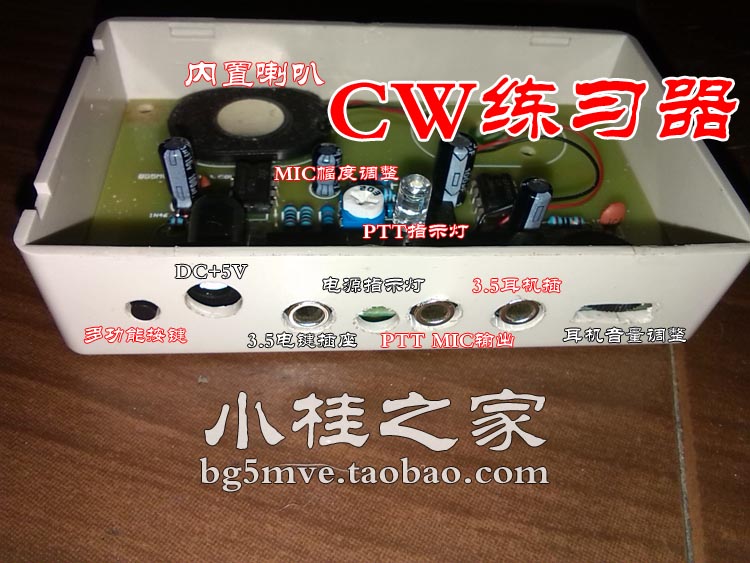

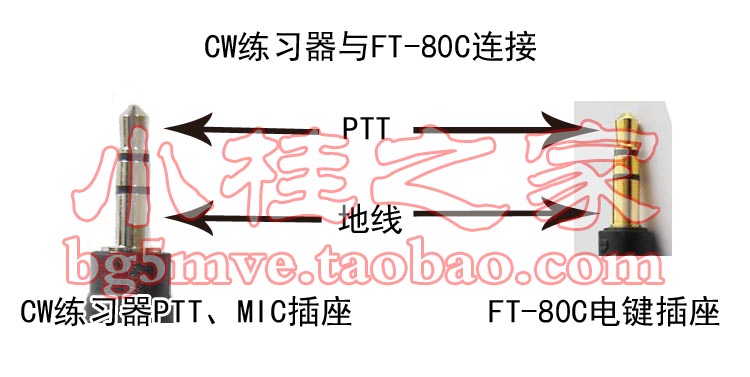

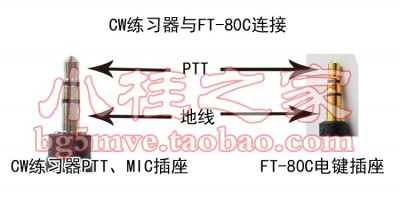

BG6IW,如果有条件,请按图中改动,注意地线【不共地】,PTT、MIC插头的地与板子上其它部分电路地线要切开,加一个1:1音频变压器及一个PNP三极管驱动下,隔离发射机反馈回来的信号……估计这样改动上中继就没有问题了

我在FT-80C上测试的结果是发射功率到50W也不会出乱子了,没改之前是共地线的,发射功率到30W以上就出乱子

今早在频率上测试了,效果还不错,我会接着测试,测试几天就正式重新布过板子,发工厂打板去

一开始PTT延时调在2秒,结果4II回复我,前面BG5MVE 没抄全【80C还处于发射状态呢】后来改成0.4秒,听2WVK的录音,我自己发射的会掉码,然后改成1秒钟,好了。

也可能是异频操作的原因,发射时是LSB模式、接收时是CW模式【LSB模式频率比CW模式高600Hz】
http://bg5mve.taobao.com/  赣南脐橙、宁都莲子、蜂蜜等土特产
离线BG6IBF
发帖
372
只看该作者 36楼 发表于: 2014-12-12
Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 ..
不太明白你说的事情!但希望你继续折腾到底,折腾到最完美为止! 你昨晚抄我练习器发的信号如何?
我的业余无线电之路:
1993年12月---黑台-30兆F30对讲机CB鱼台爱好者;
2002年4月----加入CRSA呼号BG6IBF得四级操作证;
2009年3月----赴洛阳操证考试升级取得三级操作证;
2014年5月----CRSA操证换CRAC操证得B级操作证;
中国东京CQ之友俱乐部论坛
http://kfham.haotui.com
中国东京CQ之友俱乐部贴吧
http://tieba.baidu.com/f?kw=%D6%D0%B9%FA%B6%AB%BE%A9cq%D6%AE%D3%D1%BE%E3%C0%D6%B2%BF&from=prin
离线BG5MVE
发帖
480
只看该作者 37楼 发表于: 2014-12-21
Re:广告贴:单片机版CW练习器BG5MVE自制支持手键自动键可接UV手台FT-80C等 ..

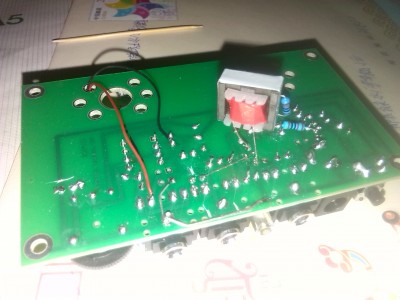

增加1:1【600欧姆】音频变压器隔离后,在FT-80C机器上测试,再没发现7023大功率时干扰【CW练习器】的事了,前面购买的用户,有条件的建议增加个音频变压器隔离下……新版的PCB已经在快递回家的路上了,期待中……
