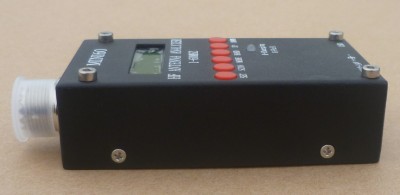

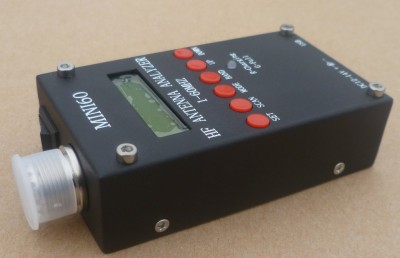

AD9850套件含外壳不含电池480
AD9851套件含外壳不含电池530
AD9850成品含电池520
AD9851成品含电池580
电池30
看签名淘宝店铺
套件密脚芯片免费焊接
使用单节3.7v锂电池 工作电流500--700MA 使用1500--2000MA电池 保证连续使用2小时以上

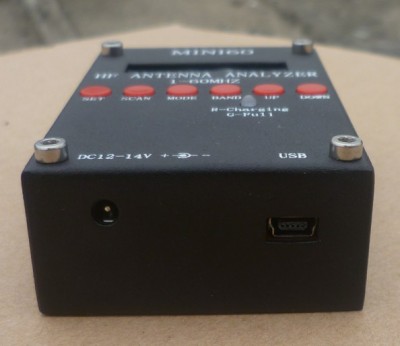

支持USB充电400MA 支持12--14v 外接电源充电电流800MA 带充电LED指示
套件使用0805贴片,芯片不会焊的可以免费装好芯片

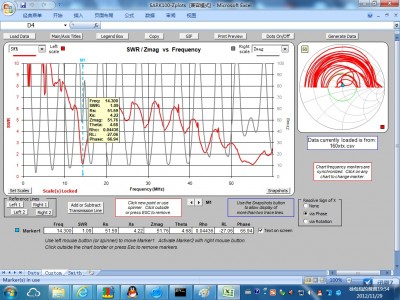

空心巴伦扫描图

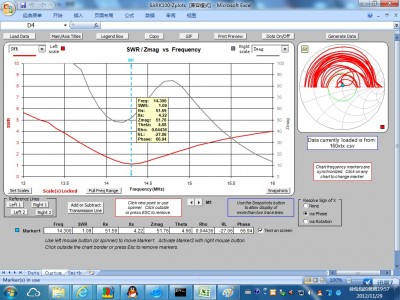

我的14M天线扫描图 请看 发现用这个玩意调整天线变得很简单了,
套件安装注意事项:
1. 先熟悉主板和电源板的上下连接结构,然后开始焊接零件 ,圆孔针座焊电源板 LED短脚朝上 LED需要加纸垫脚 否则3个脚会短路
2. 主板和电源板焊接完成一定要仔细检查每一个焊点焊盘 查看虚焊 连锡 特别是芯片脚,然后是检查零件焊接位置,有方向的要注意方向,特别是电容和芯片
3. 先测试电源板, 短路电源板的KEY圆针脚,接电池BAT3.7v (有直流维修电源的,限制一下电流100MA内)正负极不能接反, 用表测试圆针脚12v和5v 是否有电压12v=11.5---12.1v 5v=4.9--5.15v 电路使用了胆电容 要注意安全!!
4.测试主板,有维修电源的先接5v限制电流200MA , 测试主板看看电流,应该小于150MA 没有维修电源的可以仔细检查以后直接进行下一步
5.在主板装3个高6mm的支撑铜柱,用M3沉头螺丝
6.装LCD ,先剪掉一点点4个角,然后把屏从下面往上压过来,使屏板子和电源板子一样平齐,然后在电源板反面3角焊一段零件脚(LED脚)卡住屏板,注意不能焊到屏的线路,注意蜂鸣器那个角不用焊 LCD屏需要加装2个10欧背光电阻
液晶背面R8、R9位置加装两个10欧的限流电阻 并断开JP4和JP57.蜂鸣器会顶到屏 可以吧蜂鸣器的盖子剪掉,蜂鸣器和屏之间插一小张胶片 以免线路短路
8.连接主板和电源板 先把屏的排线折成Z字形状,打开排线的卡子 插上排线 压紧卡子 还有注意圆针座和插针的对接 然后装好螺丝
9.调节对比度电位器的位置 看图片的位置
10.通电测试 接电池 短路主板的开关的2个焊盘 看显示是否正常

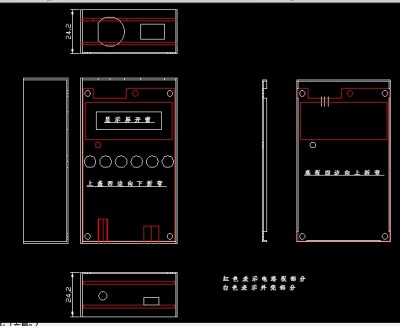

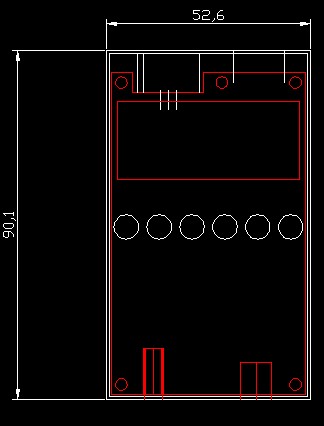

11.装外壳 先装铜柱11mm 面板螺丝 天线座,然后装按键帽 ,放板进去试装,天线座的铜针可能长了要剪掉一点 ,开关的脚长了要剪掉一点 最后焊开关盒天线座
12.电池安装 电池和主板之间需要用胶片隔开 电池用泡棉胶垫固定好
13. 充电 充电支持usb和12-14v充电 USB最大300MA 12--14V最大800MA 电池在发货前进行了放电处理 第一次使用最好先充满电

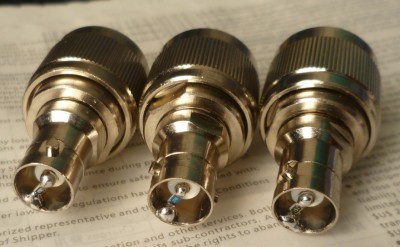

14.校正 校正电阻大家可以自由发挥 然后按照说明书的提示校正 校正电阻制作可以参考图片
校准分析仪
为提高分析仪的精度必须校准。这是一个简单的过程,只需要一定阻值的负载,并跟随
下面描述的步骤。校准数据存储在非易失性存储器并将在仪器时使用期间永久保存。在软件
更新后有必要重新校准,因为存储的校准数据在程序写入的过程中将丢失。
校准步骤
1.设置菜单上选择“Calibrate”。
2.仪器LCD将使用文本提示“Disconnect Load”(“断开负载”),这表示需要有射频连接
器端来所有负载。按下VAL按钮,随后屏幕将显示 Progress…”(“正在处理......”)表明
校准准备开始。
3.接着它会提示连接50Ω负载“Conn 50Ω Load”。插入50Ω负载之后按VAL按钮 。显
示屏将显示“In Progress…”表明校准正在进行
4.之后它会提示连接150Ω负载“Conn 150Ω Load”。插入150Ω负载之后按VAL按钮。
显示屏将显示“In Progress…”表明校准正在进行
5.然后它会提示连接275Ω负载“Conn 275Ω Load”。插入275Ω负载之后按VAL按钮。
显示屏将显示“In Progress…”表明校准正在进行
6.一旦校准完成后,将显示文本“Done”(“完成”)。这意就表示校准过程已经完成并保存
储在EEPROM中。这时只需按下VAL按钮继续。
PC连接扫描:
1.连接USB到电脑 电脑会搜索驱动 没有
2. 连接好电脑 按1键选择PC 连接 按6键确认
3.电脑桌面我的电脑 鼠标右键 打开属性 打开设备管理器 看到有新的COM端口 如果看到有设备没有驱动先到百度搜索FT232驱动
4. 设置新的COM端口属性 设置波特率56700 然后选择高级 选择COM5 然后确认 电脑的设备管理器会多出COM5端口
5.把1楼的天分附件解压到C盘 运行一次PCC-SARK100.exe
6.电脑左下角 开始 附件 打开DOS命令窗口 CD\ 回车 输入扫描程序 “PCC-SARK100 -cCOM5 -s1000000 -e60000000 -t100000 -o130223.csv 然后回车 一定要注意大小写和空格 cCOM5 不是端口 sxxxxxx表示开始扫描频率 exxxxxxx表示结束频率 txxxx表示步进 oxxxxxx.csv 表示输出文件名称
7.打开SARK100-Zplots.xls 导入数据130223.csv 就可以分析了 电脑需安装WORD2007
