【KC901H】3GHz场强仪、天线测试仪、扫频仪、标网-带电桥跟踪源-专用订购帖 [复制链接]

上一主题 下一主题
离线BG8AAS

发帖
4081
只看楼主 倒序阅读 0楼 发表于: 2012-08-11


在hellocq等网站发售的KC901H始终是供爱好者使用的实验产品,一定存在这样那样的待改进的地方,欢迎广大朋友指出不足和共同探讨。


友情提示:

1、这里包含了大部分用户反馈,所有发现的不足及其获得改进(或未改进)的情况都能在这些帖子中找到。我们踏踏实实完善产品,绝不掩盖不足,欢迎阅读了解。

2、为了减轻价格负担,901H在外观和非主要功能方面节省了成本。我们虽然进行了仔细设计,外观和性能仍然是多种因素妥协的结果。如果现在订购,建议您仔细考虑能否接受;或者,也可以等待我们正在研制的新产品,但是价格将高于901H。

901是我们面向科技爱好者的第一个仪器产品,也是第一款射频万用表。它的性能超过许多台式标网,同时坚持了爱好者能承受的价格。

经过四批次超过一年的发行和改进,901H已经稳定生产,KC对品质的追求和良好的服务深得人心。这里要特别感谢广大HAM朋友的不吝指教,在今后的生产活动中,还会根据大家的建议继续优化。





序 言

研制KC901H的出发点是为广大无线电技术人员提供一种能解决常见现场问题的“射频万用表”。基于这一目的,我们将仪器的主体功能选定在标量网络分析,同时扩展了频谱和场强测试,并开放了信号发生器功能。围绕“射频万用表”的定位,缩减了外观等部分的投入,在电路部分却不惜成本,从而最大限度的增加了仪器的实用性。


◆主要特点*
  高达3GHz的频率范围
  全频域1Hz的频率步进
  超外差踪接收机窄带检波
  500MHz处110dB动态范围
  内置20dB可变输出衰减器
  小于3dB的测试不确定度
  丰富的功能和紧凑便携的设计


◆主要功能
    传输测试(幅频特性,调试滤波器,测试放大器,检验天线方向性)
    反射测试(驻波比,用于检查天馈系统质量。是HAM界唯一一款采用跟踪接收机的天分,抗干扰能力极佳)
    频谱显示、场强观测、点频输出**(用于判断电台性能,调试射频电路,查找干扰源)



◆推荐应用
    KC901H主要用于调试各种射频器件,例如滤波器、放大器、分路器、合路器,测试天线的驻波和馈线的插损。增加适当的外置衰减器,可调试发射机、接收机的射频回路。在大多数频段,还可进行场强测量、干扰查找、电缆故障点定位和速度因子测量。
    这款仪器尤其适用于现场对工程或DIY作品的各个部分进行阶段性检验,能够有效提高作业效率、降低携运负担、改善作品品质。901H可作为专业通信工程、广播电视发射台技术人员的常备仪器,或无线电爱好者的有力助手。

    KC901H的设计宗旨是实用、准确、稳定。这款仪器并非商业化产品,也不是矢量分析仪。它不能解决射频电路研发中的许多问题,也不能满足所有用户对外观和细节的要求。我们努力做到实用、易用、好用,但仍有很多地方未能如愿,希望广大用户不吝指正,并盼给予理解和支持。

*以技术规格书为准;**非正式功能。

KC901H技术规格书
(因产品改进原因,技术参数可能略有差异)
频率范围:
传输测试 100KHz……3GHz(允许使用0…100kHz)
反射测试 1.5MHz……3GHz(允许使用0…1.5MHz)

最大输出电平:
+10dBm(1MHz——1GHz,典型值5mW,7dBm
+ 0dBm(1——3GHz)

输入灵敏度:
优于-107dBm或1μV(50KHz——1GHz)
优于-87dBm或10μV(1——2.2GHz)

损坏电平:
所有射频端口DC15V,+20dBm

S21测试范围(典型值):
110dB(1MHz——1GHz,在100KHz处约60dB,在435MHz处约120dB)
80dB(1——2.5GHz),40dB(2.5——3GHz)

分辨力:
频率1Hz,电平0.1dB

不确定度(典型值,@25℃,电池电压≥7.5V):
±1.5dB(频谱测试,REF=20dBm时),±3dB(频谱,场强模式电平测试)
±(1+0.05L)dB(S21测试,直通校准后,插损L≤60dB时)
+2dB,-3dB*(loss,简易校准,25MHz≤f≤1GHz,6dB≤RL≤18dB时)
*不予保证。如有较高要求,请使用外置电桥。

内置电桥定向性(90%区间):
18dB(3MHz——15MHz,1GHz——2.2GHz)
30dB(15MHz——1GHz)

频率稳定度:
±1ppm/year@25℃

电源电压:
11.5V……32V(充电);7.2……8.4V(电池)
180V……230V,50/60Hz(充电器输入)

电池续航时间(典型值,@25℃):
3小时(频谱、场强测试);1小时(S21或S11测试)
20小时(STOP状态,显示屏亮度BL=1)

温湿度范围:
0……45℃(正常温度范围)
10%……90%R.H.,无凝结

外形尺寸:
230×113×46mm(长×宽×厚)

质量(包括电池):
主机净质量:小于1.5kg
包装总质量:约2.0kg

用户手册下载*
http://wenku.baidu.com/view/f3bda1da33d4b14e85246838.html
*实际收到的用户手册可能有更新


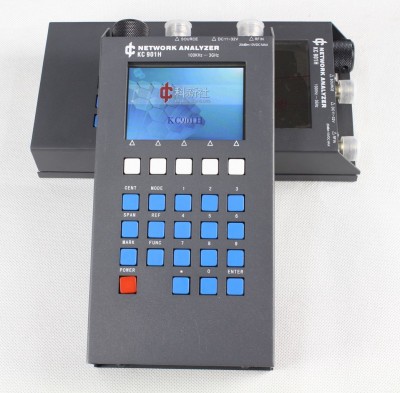

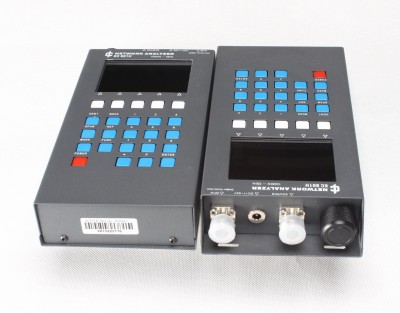

实拍图片
(因产品改进原因,可能略有差异)

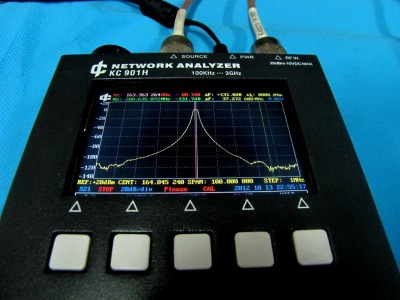

测试带通式螺旋滤波器

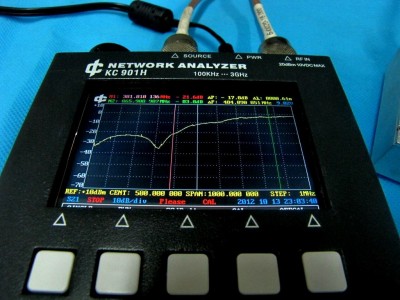

100MHz扫宽,显示整体情况


缩小扫宽,显示细节情况

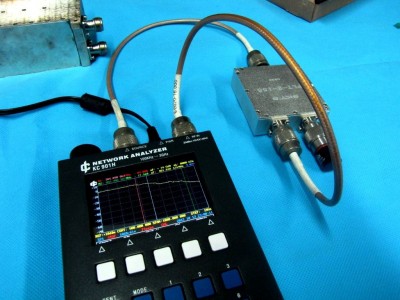

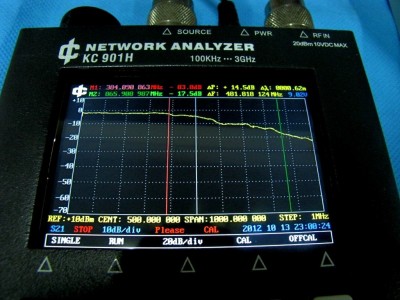

测试分路器,正向




测试分路器,反向




测试分路器,隔离

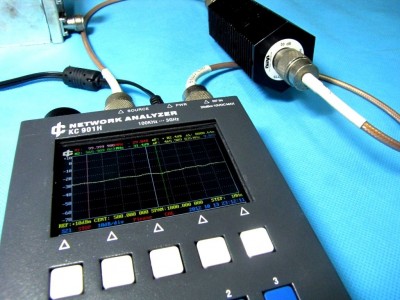

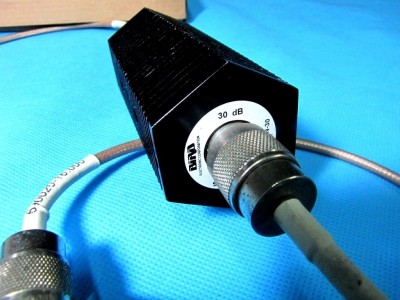

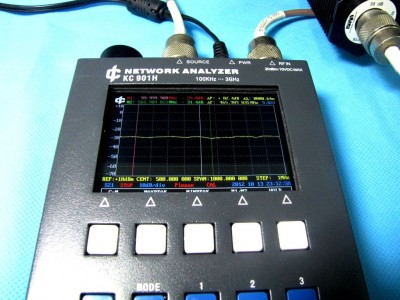

测试衰减器,鸟牌30dB




光标查找最大最小值,最高点29.0dB,最低点31.4dB

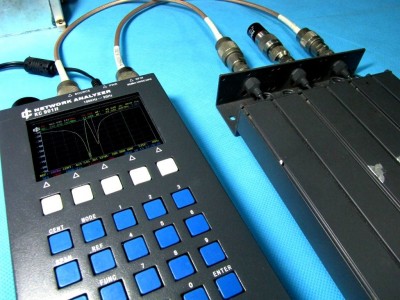

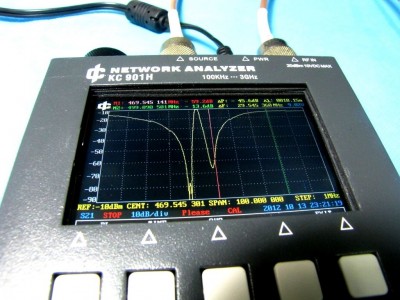

测试双工器,单侧




展宽阻带曲线


测试双工器(隔离,贯通)


显示W曲线


设置为20dB/div,观看曲线全貌


插损模式:用于双工器、滤波器的精调,响应速度可达0.01秒并可用户设置,大大提高工作效率。





频谱显示**,图示为CDMA手机基站下行信号


场强观测**

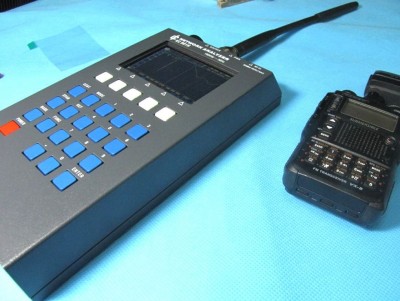

901H强悍的场强模式可以非常方便的判断电台好坏,评估天线发射效果……
这是用对讲机小功率发射


对讲机中-功率发射


对讲机大功率发射,仪器发出过载告警。把对讲机拿远一点(30厘米左右)就不会过载了。


驻波测试(VX-8R的天线配低频加长杆,仅作示意)


全貌


144MHz段匹配点展开


在50MHz找到另一个匹配点


匹配点展开



信号源模式*(该功能仅仅是便民功能,调制参数误差至少20%,请留意)
输出等幅或调幅(ASK)信号,可将输出衰减20dB,可用于开路测试电台灵敏程度。


仪器净重。



本产品国内官方零售价:3650.00元/台。
http://item.taobao.com/item.htm?spm=0.0.0.31.366be5&id=16187806170

正在现货供应,欢迎随时订购


*901H在研发试用阶段使用过多种价格。目前价格已经稳定,非商业价格纯属爱好发烧,平常不接受议价,偶尔有论坛优惠活动,欢迎抢购



专业应用请联系科新社,本产品供应专业用户的含税价格是4850元/台。希望专业公款用户给我们留下合理的利润,以便可持续的创造更多更好的产品。由于爱好者价格没有考虑工商业售后服务的预算,所以如果专业用户采用了爱好者的价格,请恕无法提供售后保证。

联系电话

个人/非商用:BD8AAA,刘虎,028-81928955。
专业/商用:科新社,028-86691700。

银行账号:
工行:9558804402106953395
农行:9559980462521020711
建行:6227003819000459175
中行:6013823100035538628
支付宝:bbs#kechuang.org(#=@)
户名:刘虎

本帖长期有效。

推荐经常野外使用的HAM选购NJQ牌12AH电池包,可以直接用于KC901H的供电。

详情请见:
http://www.hellocq.net/forum/read.php?tid=302636&page=1











[ 此帖被BG8AAS在2014-03-13 21:47重新编辑 ]
KC901H射频万用表(驻波、传输、场强、频谱测试仪)为解决无线电工程现场问题提供全方位支持。网址:
http://bbs.kechuang.org/read/49484

刘虎,028-81928955,liuhu@liuhu.org,支付宝bbs@kechuang.org,工行卡号:9558804402106953395。
离线九月雪
发帖
488
只看该作者 1楼 发表于: 2012-08-11
沙发,早起顶,关心价格

内容来自Android手机客户端

离线bg4vob
发帖
737
只看该作者 2楼 发表于: 2012-08-11
回 九月雪 的帖子
九月雪:沙发,早起顶,关心价格 (2012-08-11 06:15)

一样关心价格
姓名/呼号:于军/BG4VOB
江苏淮安涟水试验中继下行438.550上行430.500 哑音88.5
离线bg6idl797
发帖
620
只看该作者 3楼 发表于: 2012-08-11
预定一台 等楼主通知
河南南阳火车站邮政局 qq247315278 13837785797
离线BG9AWX
发帖
70
只看该作者 4楼 发表于: 2012-08-11
预定一台
BG9AWX

李浩

陕西西安

qq:724044750
在线bd8uk
发帖
10560
只看该作者 5楼 发表于: 2012-08-12
请问8AAS是否可以把现有的901H补差价换成最新版本?
中国无线电协会-业余无线电工作委员会-有小号的无线电讲话机爱好者
离线BD4AAF
发帖
1362
只看该作者 6楼 发表于: 2012-08-12
下一版预定一台,啥时汇款通知一下
〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓
上海 BD4AAF
离线husy
发帖
2370
只看该作者 7楼 发表于: 2012-08-12
期货预定一台,可以汇款的时候请站内短信通知。
[ 此帖被husy在2012-08-12 23:33重新编辑 ]
LOC:OL63na
在线BA5AC
发帖
1283
只看该作者 8楼 发表于: 2012-08-13
唉,已经花完今年的预算了,等明年了!
浙江杭州余杭区
离线BG8AAS
发帖
4081
只看该作者 9楼 发表于: 2012-08-14
截止现在名单

bg6idl797
BG9AWX
husy
BD4***(短消息)

感谢关注。

KC901H射频万用表(驻波、传输、场强、频谱测试仪)为解决无线电工程现场问题提供全方位支持。网址:
http://bbs.kechuang.org/read/49484

刘虎,028-81928955,liuhu@liuhu.org,支付宝bbs@kechuang.org,工行卡号:9558804402106953395。
离线BG8AAS
发帖
4081
只看该作者 10楼 发表于: 2012-08-14
回 bd8uk 的帖子
bd8uk:请问8AAS是否可以把现有的901H补差价换成最新版本?[表情]  (2012-08-12 08:26)

就地卖掉
KC901H射频万用表(驻波、传输、场强、频谱测试仪)为解决无线电工程现场问题提供全方位支持。网址:
http://bbs.kechuang.org/read/49484

刘虎,028-81928955,liuhu@liuhu.org,支付宝bbs@kechuang.org,工行卡号:9558804402106953395。
在线BI7LNQ
发帖
533
只看该作者 11楼 发表于: 2012-08-14
我也预定一台吧。


预算没有能通过领导审核。。。。,抱歉取消预定
[ 此帖被BI7LNQ在2012-08-14 11:46重新编辑 ]
在线BI7LNQ
发帖
533
只看该作者 12楼 发表于: 2012-08-14
我看了一下框图。为何不把中频设置到极低。比如200K左右,不检波直接送给stm32同时采集两路信号。通过软件可以分析出两路信号的相位信息。那样硬件做点小改动就是矢量的了。
离线bd8te
发帖
3580
只看该作者 13楼 发表于: 2012-08-14
现货一台 2850请确认   谢谢
BD8TE 王忠华
来自四季如春的春城昆明
VHF守候频率145.050MHz
要三吧--拎吧去要--而要要路
QTH:昆明市
APRS群:25986218[/B][/SIZE]
离线BG8AAS
发帖
4081
只看该作者 14楼 发表于: 2012-08-14
回 BI7LNQ 的帖子
BI7LNQ:我看了一下框图。为何不把中频设置到极低。比如200K左右,不检波直接送给stm32同时采集两路信号。通过软件可以分析出两路信号的相位信息。那样硬件做点小改动就是矢量的了。  (2012-08-14 07:32)


哈哈,领导V5。

谢谢提示,有难度啊。
KC901H射频万用表(驻波、传输、场强、频谱测试仪)为解决无线电工程现场问题提供全方位支持。网址:
http://bbs.kechuang.org/read/49484

刘虎,028-81928955,liuhu@liuhu.org,支付宝bbs@kechuang.org,工行卡号:9558804402106953395。
离线hackerboy
发帖
391
只看该作者 15楼 发表于: 2012-08-14
顶虎哥
m_artin40@yahoo.com.cn
http://www.qsl.net/bg8vq
湖南省湘潭大学770# 2004级微电子一班 袁磊 邮政编码411105
呼号 BG8VQ
离线BG5HQD
发帖
598
只看该作者 16楼 发表于: 2012-08-15
期货预定一台,可以汇款的时候请站内短信通知。
QTH:浙江省临安市锦城畔湖路84号101室
邮编:311300
TEL:13376815376
莫慧迅
离线bg4dmc
只看该作者 17楼 发表于: 2012-08-15
我也订1台期货
离线bg4qae
发帖
2092
只看该作者 18楼 发表于: 2012-08-15
期货预定一台,汇款请站短
生存空间,不是靠乞求和抗议来实现的,而是靠铁和血来实现的!
离线ajone
发帖
65
只看该作者 19楼 发表于: 2012-08-15
预定一台期货,请确认。




BG5CAH
