RC5A-3旋转器手控盒恢复电脑接口，原厂电路，分步图解
很多朋友有RC5A-3旋转器，原厂手控盒电路设计有电脑控制接口，厂家作为选装件，比较难搞到，代价也比较高昂，收集了一些资料后，恢复了原手动盒主板电脑接口部分选装的零件，拍照图解说明，方便大家参考。

警告：机壳内有裸露带电部分，一定完全断电（拔掉插头）操作，人身安全要注意！

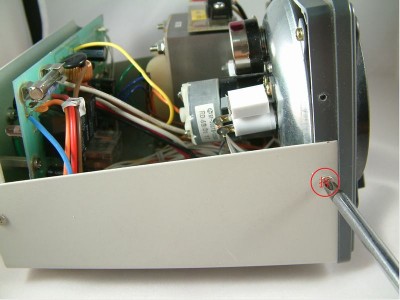

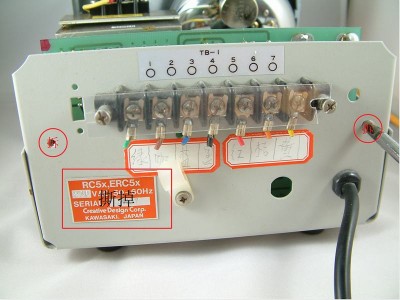

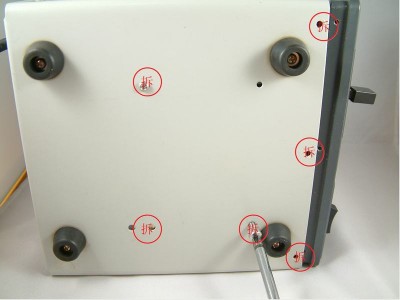

拆那









[ 此帖被BH4TDV在2012-05-01 21:02重新编辑 ]
马工出品  必属精品
联系优先电话，其次淘宝旺旺
淘宝店:http://BH4TDV.taobao.com/  M:15052205720  13013684000（短信不回）  微信: 13013684000

QQ1：1442939818   （验证请写HAM或技术交流）晚7：00以后

备用E-mail: xlons@126.com
回复
举报
分享到 淘江湖 新浪 QQ微博 QQ空间 开心 人人 豆瓣 网易微博 百度 鲜果 白社会 飞信
离线BH4TDV
注册用户
发帖
1189
只看该作者 1楼 发表于: 2012-05-01
拆那
马工出品  必属精品
联系优先电话，其次淘宝旺旺
淘宝店:http://BH4TDV.taobao.com/  M:15052205720  13013684000（短信不回）  微信: 13013684000

QQ1：1442939818   （验证请写HAM或技术交流）晚7：00以后

备用E-mail: xlons@126.com
回复
举报
离线BH4TDV
注册用户
发帖
1189
只看该作者 2楼 发表于: 2012-05-01

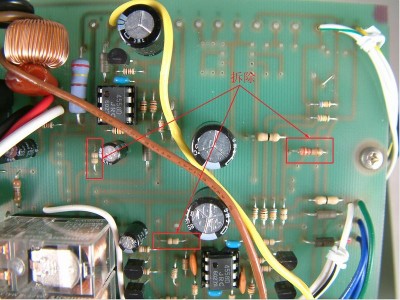

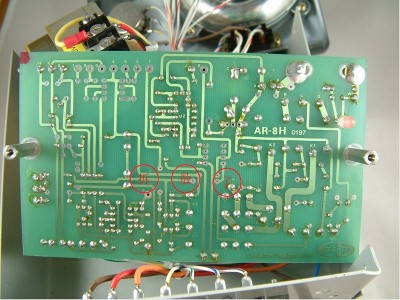

关键步骤，拆除几个零件

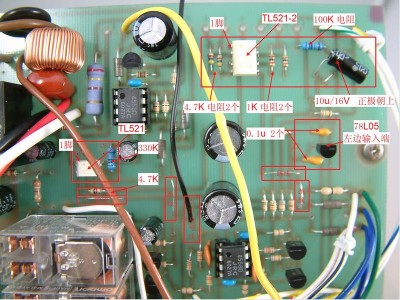

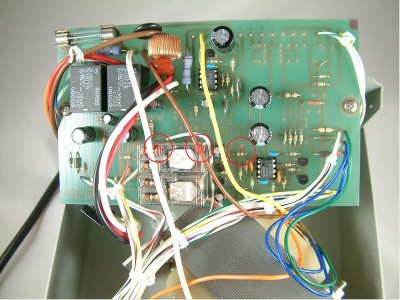

关键步骤，补上几个零件

[ 此帖被BH4TDV在2012-05-01 21:04重新编辑 ]
马工出品  必属精品
联系优先电话，其次淘宝旺旺
淘宝店:http://BH4TDV.taobao.com/  M:15052205720  13013684000（短信不回）  微信: 13013684000

QQ1：1442939818   （验证请写HAM或技术交流）晚7：00以后

备用E-mail: xlons@126.com
回复
举报
离线BH4TDV
注册用户
发帖
1189
只看该作者 3楼 发表于: 2012-05-01

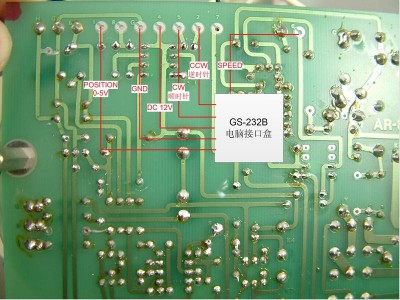

关键步骤，连接GS-232B的定义

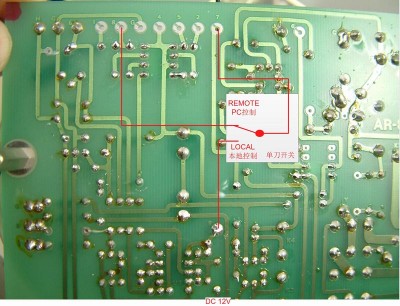

关键步骤，控制开关接线

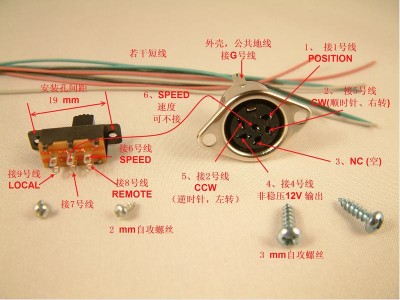

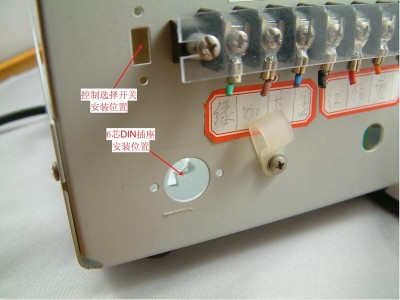

开关及插座安装位置，开关安装孔间距19，插座规格DIN6焊接式。


订的DIN6针焊接式插座、2X3开关（间距19mm,孔2mm），
关键步骤：注意接线定义

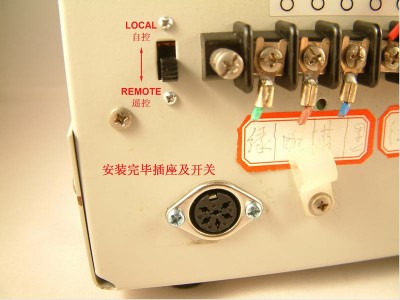

安装插座、开关




[ 此帖被BH4TDV在2012-05-05 23:10重新编辑 ]
马工出品  必属精品
联系优先电话，其次淘宝旺旺
淘宝店:http://BH4TDV.taobao.com/  M:15052205720  13013684000（短信不回）  微信: 13013684000

QQ1：1442939818   （验证请写HAM或技术交流）晚7：00以后

备用E-mail: xlons@126.com
回复
举报
离线BH4TDV
注册用户
发帖
1189
只看该作者 4楼 发表于: 2012-05-01

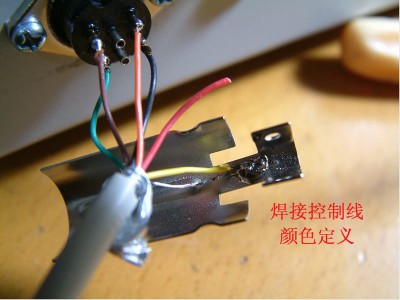

关键步骤，将成品DATA线一分二，按颜色连接DIN6针插头，公共地线接外壳。

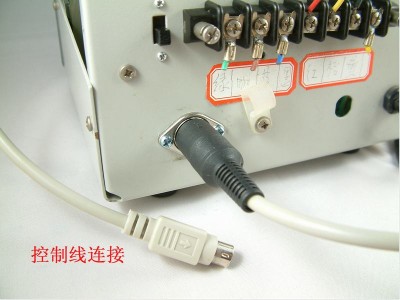

控制线准备完毕

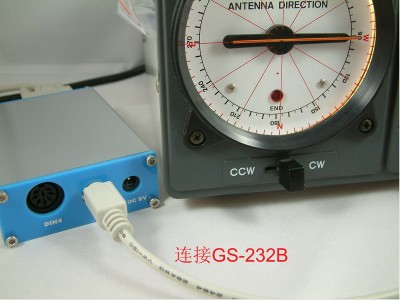

插上GS-232B

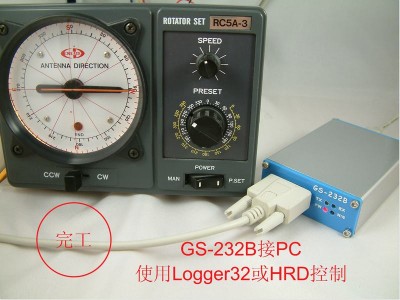

连接电脑，完工
